一、概述

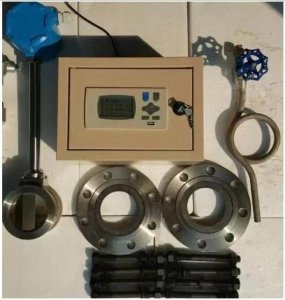

LUGB渦街流量傳感器是一種采用壓電晶體作為檢測元件的新型應力式流量測量儀表，適用于各種氣體、蒸汽、液體和水的流量計量。
該儀表具有量程比寬、精度高、壓力損失小、介質通用性好、結構簡單、穩定性高等優點。傳感器的型號規格代碼說明見表1。
二 技術參數
1．使用條件 環境溫度：-40 ～55℃ 相對濕度：5% ～ 90% 大氣壓力：86 ～ 106kPa |
2．技術參數
公稱通徑：15 ～ 1000mm | |
測量介質：液體、氣體、蒸汽 | |
介質溫度：-60 ～ +350℃ | |
連接方式：法蘭卡裝式，法蘭式，插入式 | |
公稱壓力：2.5MPa 4.0MPa | |
精度等級：1.0級，1.5級，2.5級 | |
重 復 性：≤ 0.3%，0.5%，1.0% | |
本體材質：1Cr18Ni9Ti | |
負載電阻：＜750Ω | |
供電電源：24V.DC，3.6V鋰電池 | |
輸出信號：脈沖， 4 ～ 20mA.DC， RS-485 | |
流速范圍：液體0.5 ～ 6m/s，氣體5 ～ 60m/s | |
流量范圍：見表2 | |
防爆等級：iaIICT1-6 本安型（與齊納安全柵配套使用） | |
防護等級：IP65 | |
表1 渦街流量傳感器型號規格代碼說明
LUGB | 渦街流量傳感器 | |||||||||||||
| 1 2 3 | 法蘭式 卡裝式 插入式 | 連接 方式 | |||||||||||
1 2 3 4 | 通用 液體 氣體 蒸汽 | 測量 介質 | ||||||||||||
00 01 02 03 04 05 06 | DN15 DN20 DN25 DN32 DN40 DN50 DN65 | 08 10 12 15 20 25 30 | DN80 DN100 DN125 DN150 DN200 DN250 DN300 | 35 40 50 60 70 80 100 | DN350 DN400 DN500 DN600 DN700 DN800 DN1000 | 公 稱 通 徑 | ||||||||
P B | 普通型 防爆型 | 使用 環境 | ||||||||||||
D H G | -40℃～150℃ -40℃～250℃ -40℃～320℃ | 介質 溫度 | ||||||||||||
O I | 外部供電（24V.DC） 內部供電（3.6V鋰電池1節） | 供電 形式 | ||||||||||||
1 2 3 | 脈沖輸出（需外供電） 電流輸出4～20mA.DC（需外供電） RS—485 | 輸出 方式 | ||||||||||||
X | 智能型，帶顯示表頭 | |||||||||||||
1 2 | 單排液晶顯示 雙排液晶顯示 | 顯示 形式 | ||||||||||||
1 2 3 4 | 不帶補償 溫度補償（飽和蒸汽） 溫壓補償（一般氣體） 溫壓補償（過熱蒸汽） | 補 償 形 式 | ||||||||||||
LUGB | - 2 | 3 | 05 | B | D | O | 2 | X | 2 | 1 | ||||
表2 LUGB渦街流量傳感器流量范圍表
公稱通徑 DN（mm） | 流 量 范 圍 （m3/h） | ||
液 體 | 氣 體 | 蒸 汽 | |
15 | 0.4~4 | 4~40 | 3~30 |
20 | 0.6~6 | 8~60 | 6~50 |
25 | 1.6~16 | 10~60 | 10~80 |
32 | 1.8~24 | 16~160 | 15~130 |
40 | 2~30 | 18~150 | 15~200 |
50 | 3~50 | 24~240 | 25~250 |
65 | 6~104 | 62~500 | 52~627 |
80 | 10~130 | 70~600 | 60~800 |
100 | 20~200 | 100~1000 | 100~1200 |
125 | 30~300 | 150~1350 | 200~2000 |
150 | 45~450 | 250~2000 | 250~2500 |
200 | 80~600 | 355~3550 | 440~4400 |
250 | 123~1230 | 556~5560 | 670~6700 |
300 | 178~1780 | 800~8000 | 890~8900 |
350 | 200~2000 | 2000~15600 | 1800~15600 |
400 | 250~2500 | 2500~20000 | 2400~20000 |
500 | 400~4000 | 4000~30000 | 3700~31800 |
600 | 500~5000 | 5000~45000 | 5300~45800 |
700 | 700~7000 | 7000~60000 | 7300~62300 |
800 | 900~9000 | 9000~80000 | 9500~81400 |
1000 | 1400~14000 | 14000~120000 | 14800~127200 |
